低成本混合信号测试开发 ATE 系统。
DMT 旨在满足模拟和混合信号器件在产品生命周期各阶段的特性分析需求：从研发（R&D）到试产前和量产后的测试。
借助最多可容纳 5 个插槽的模块化主框架，您可以将多个仪器集成到一个灵活且可扩展的平台中，以适应任何类型的需求。
系统通过直观的图形化软件界面进行控制，无需编程技能 —— 非常适合设计工程师和测试工程师（TE）使用。
原因
市场上占地面积最小。
自动代码生成器（Kronos）
大幅缩短产品上市时间。
在数周内完成新型集成电路的验证。
集成示波器用于调试。
最多支持 5 个插槽，配置灵活。
产品展示

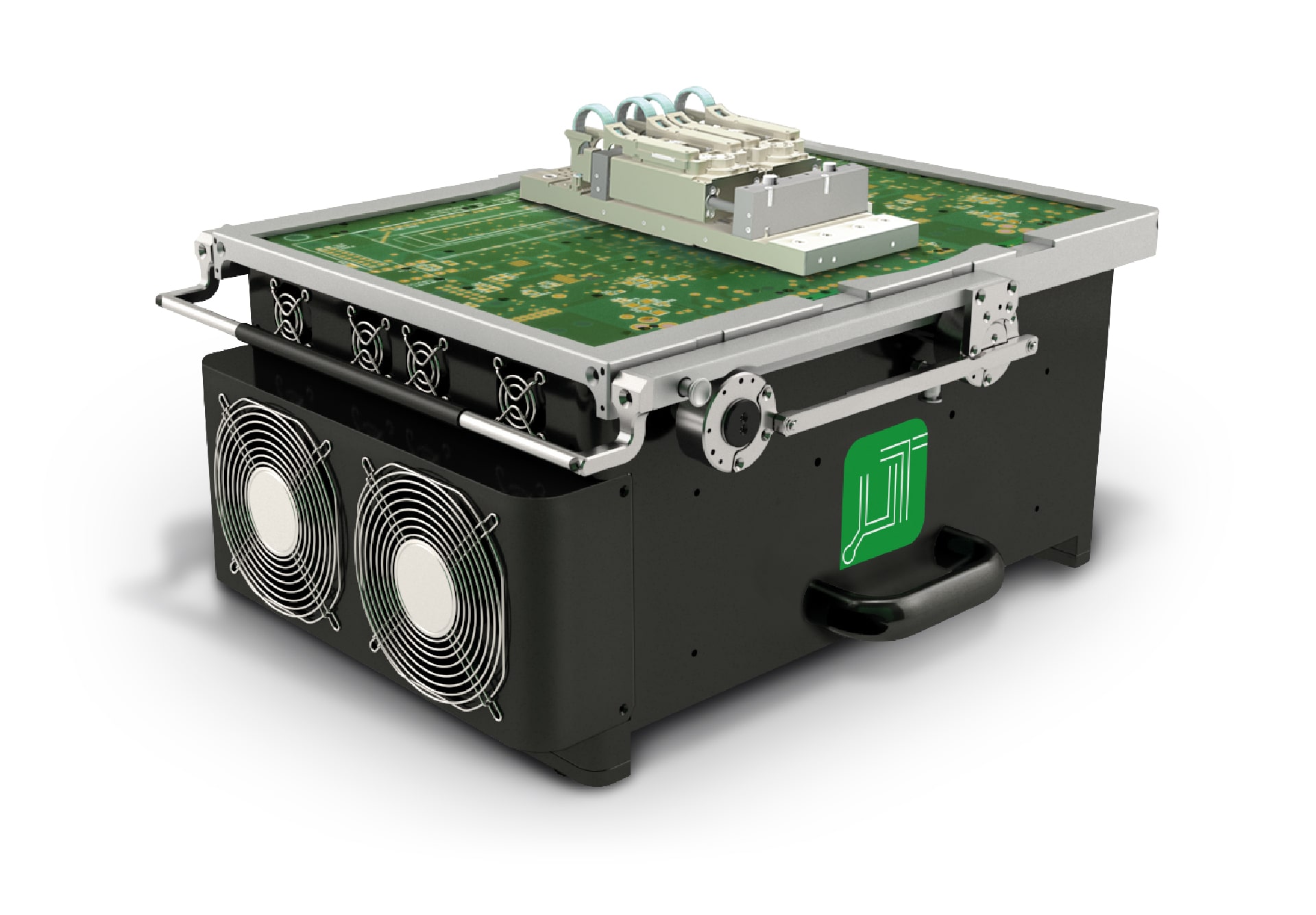

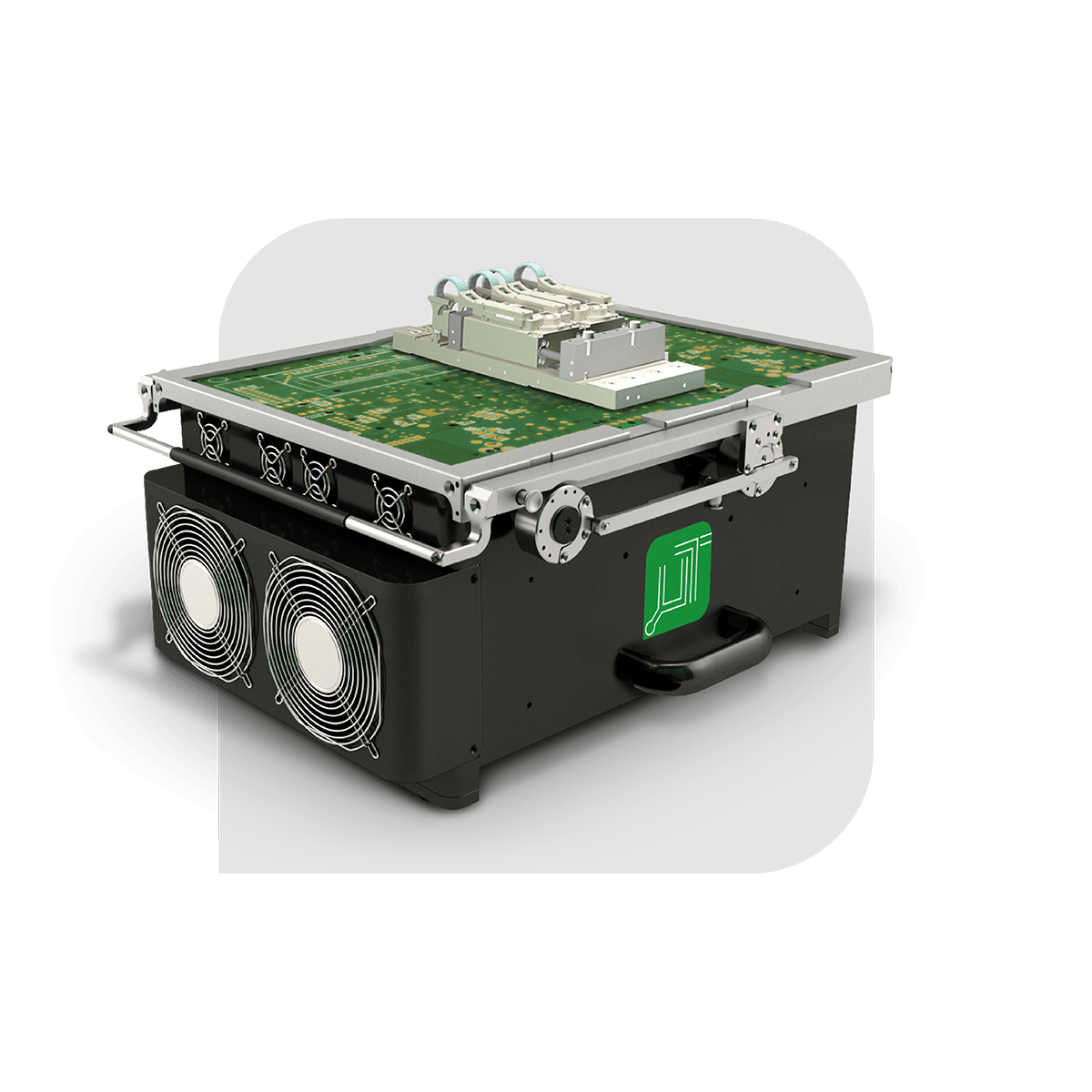

Microtest 的 DMT 是一款紧凑型混合信号与数字自动化测试设备（ATE），专为高效的集成电路验证而设计。得益于超高的硬件集成度，它在占用市场上最小空间的同时，提供的资源甚至超过体积更大的测试机。
其核心特色是 Kronos —— 一套智能软件工具，可将测试描述自动转换为优化后的测试代码，大幅缩短开发周期，加快产品上市速度 —— 新型集成电路可在数周内完成验证。
该系统最多支持五个插槽，配置灵活。
每个插槽提供：
直流电源：低功率（±110 V，±200 mA）、中功率（±110 V，±4 A）以及浮地高功率（±80 V，±10 A）
数字输入/输出：每个插槽最多 256 通道（−1.25 V 至 6.75 V，驱动电流 50 mA，主动负载 ±12 mA），配备 64 M 模式存储器和 32 M DSIO
时间测量单元与差分计量（最多 32 路 mux4），以及 AWG 与数字化仪（每插槽最多 16 个）
DMT 尺寸仅为 230 mm × 350 mm × 500 mm，非常适用于实验室或试产环境，尤其适合空间有限、资源密集、测试需快速且模块化的场景。
特征
DMT EVO
Dimensions
D⨯W⨯H
500 mm ⨯ 350 mm ⨯ 230mm
Analog/Power
DCS sources
DCS HP: 8 channels, ± 80V / ± 10A, floating
DCS LP: 80 channels, - 80V / +110V @ ± 200mA
DCS MP: 40 channels, - 80V / +110V @± 4A
DCS LP: 80 channels, - 80V / +110V @ ± 200mA
DCS MP: 40 channels, - 80V / +110V @± 4A
Digital
Digital Channels
Up to 256 Dig ch per slot 200/400 MHz
256 PPMU per board
active load
64M Pattern Memory per pin (up to 128M)
64 M vectors DSIO / HRAM memory depth per pin
256 PPMU per board
active load
64M Pattern Memory per pin (up to 128M)
64 M vectors DSIO / HRAM memory depth per pin
Measurements Instruments
AWG/TMS/Differential Voltage Meter
8 channels 400MSPS AWG
8 channels 80MSPS Digitizer, TMS
8 Differential Meter
8 channels 80MSPS Digitizer, TMS
8 Differential Meter
Pico Meters
Current Range from 2nA to 2uA (up to ±20pA accuracy)
DMT Datasheet
Accessories

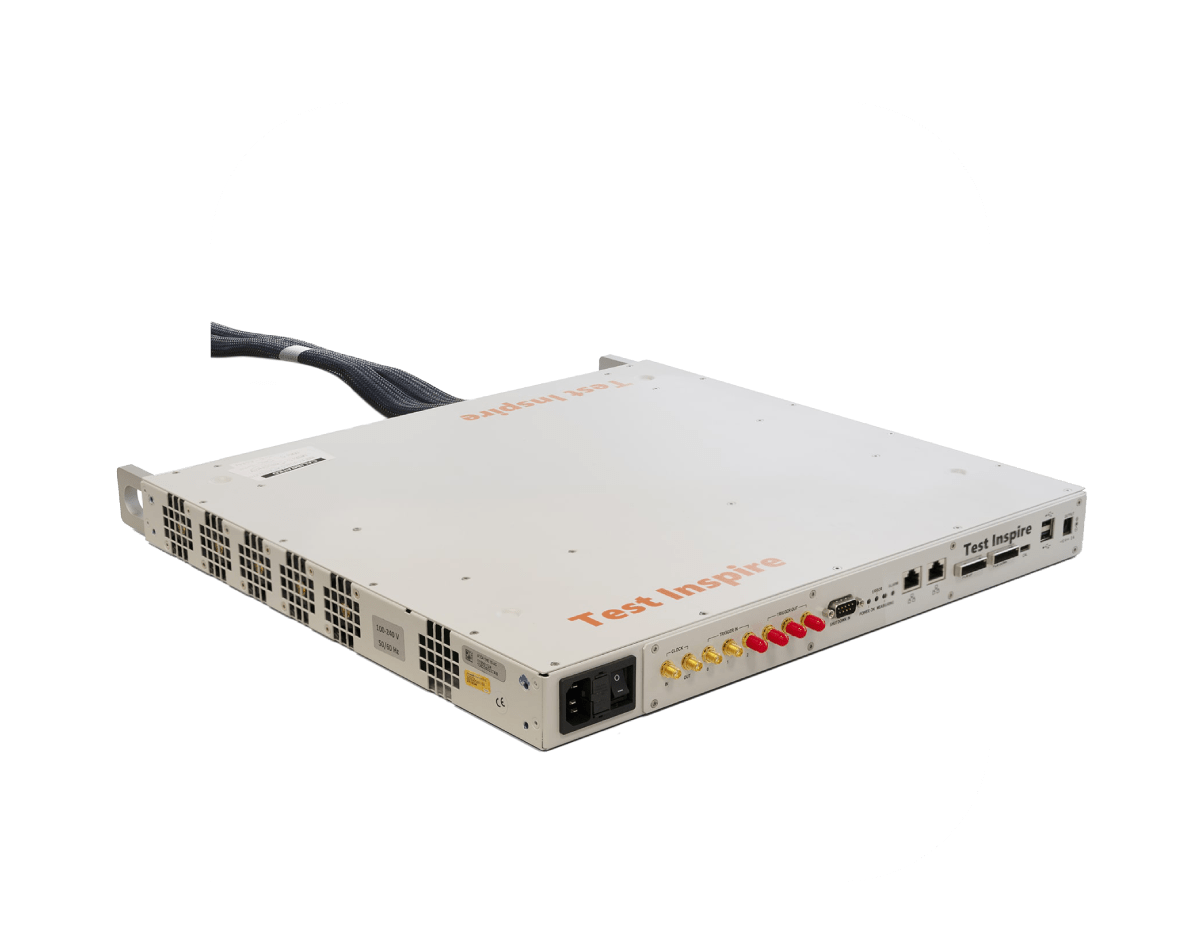

Viper
Automated Test Signals Analyzer
