VIP Extended

可配置用于硅(Si)、碳化硅(SiC)和氮化镓(GaN)功率器件的 ATE 系统。

自动化测试设备(ATE)可配置用于硅(Si)、碳化硅(SiC)和氮化镓(GaN)功率器件;高边和低边驱动器 IC、IGBT、功率 MOSFET 及功率集成电路(Power ICs)。

原因

晶圆分类和条带测试的高 UPH(单位每小时产出)。
支持 48 通道并行测试 Rg、Cg 和 UiS。
功率器件测试中最低的 COT(测试周期时间)。

产品展示

VIP Extended 是一款高度可配置的 ATE 系统,专为并行测试基于硅(Si)、碳化硅(SiC)和氮化镓(GaN)器件而设计,包括高边/低边驱动器、IGBT、功率 MOSFET 和功率集成电路(Power ICs)。

该系统适用于晶圆分类、条带测试、贴装(Pick & Place)和重力送料机(Gravity handler)等环境,支持多达 48 个并行测试通道,可对 Rg、Cg 和 UIS 等参数进行测试,确保高器件产出率(UPH)并降低测试成本。

系统包括多达 48 个四象限直流电源(±80 V,±4 A)、48 个可编程电流源/吸通道(最大 ±250 A)、320 个可变电平数字通道(−1.25 V 至 6.75 V)、每通道 64 M 模式存储器,以及多达 192 个浮地数字驱动器。

时间测量由 48 通道 TMU(时间测量单元)完成,此外系统还配备多达 48 台 LCR 测量仪、64 个 PPMU、48 个皮安表(20 pA 精度)以及 64 个感性/电阻性负载。

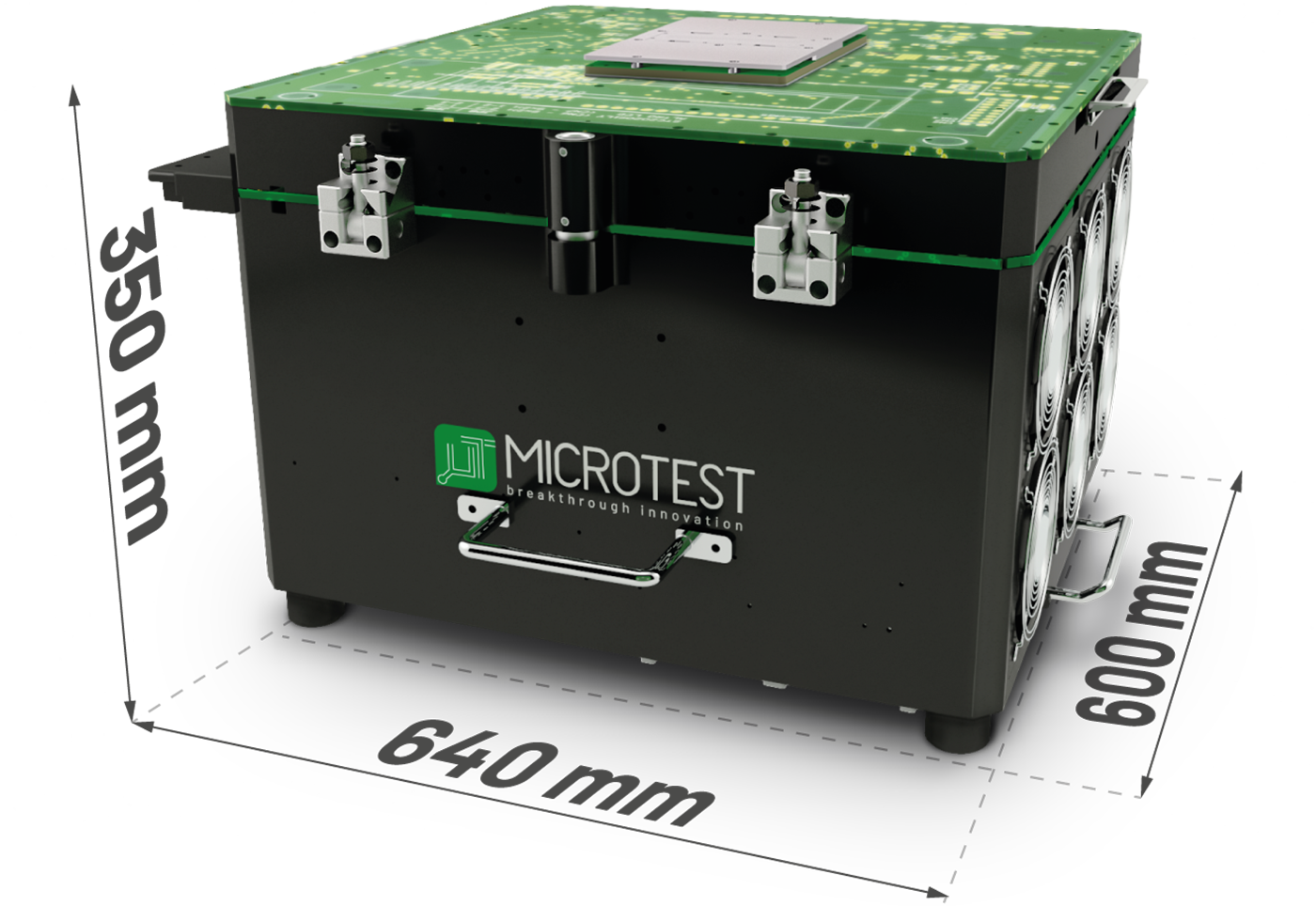

所有组件均集成于一个紧凑型机柜(350 × 600 × 640 mm)中,使 VIP Extended 非常适合集成到量产生产线中。

VIP Extended 的模块化设计可适应多种测试配置,灵活满足特定器件的需求,通过高资源密度和操作灵活性有效降低单次测试成本。

该系统支持汽车、消费电子、工业、航天和 MEMS 等领域的应用,可无缝集成至高产能生产环境中。

总之,VIP Extended 结合了高性能并行测试、丰富的资源配置能力、精确度和紧凑设计,是应对高生产率、灵活性和成本效率要求的先进功率器件测试的理想解决方案。

特征

VIP Extended

Dimensions

D⨯W⨯H
640 mm ⨯ 600 mm ⨯ 350 mm

Analog/Power

DCS sources
DCS MP: 48 channels, 80V @± 4A
High Voltage Supply
STD 80V @250A (48 sites)
Load Prog Module
High current Sink/Source up to 250A@80V + up to 48 TMU & differential meter circuit

Digital

Digital Channels
Up to 320 digital channels
Up to 64 PPMU
Floating Digital Driver
up to 48: - 5V to 18V

Measurements Instruments

Inductive & Resistive Loads
Custom Board
LCR Meters
Up to 48
Pico Meters
Up to 48 picoA-meter
Current Range from 2nA to 2uA (up to ±20pA accuracy)

VIP Extended Datasheet
