VIP Extended

ATE configurabile per prodotti di potenza in Si, SiC e GaN

Sistema di Test Automatico (ATE) configurabile per dispositivi di potenza in Si, SiC e GaN; Driver IC lato alto e lato basso, IGBT, Power MOSFET e Power IC.

Reasons Why

Elevato UPH per wafer sort e strip test
Test parallelo su 48 siti per Rg, Cg e UiS
COT più basso per i dispositivi di potenza

Product Presentation

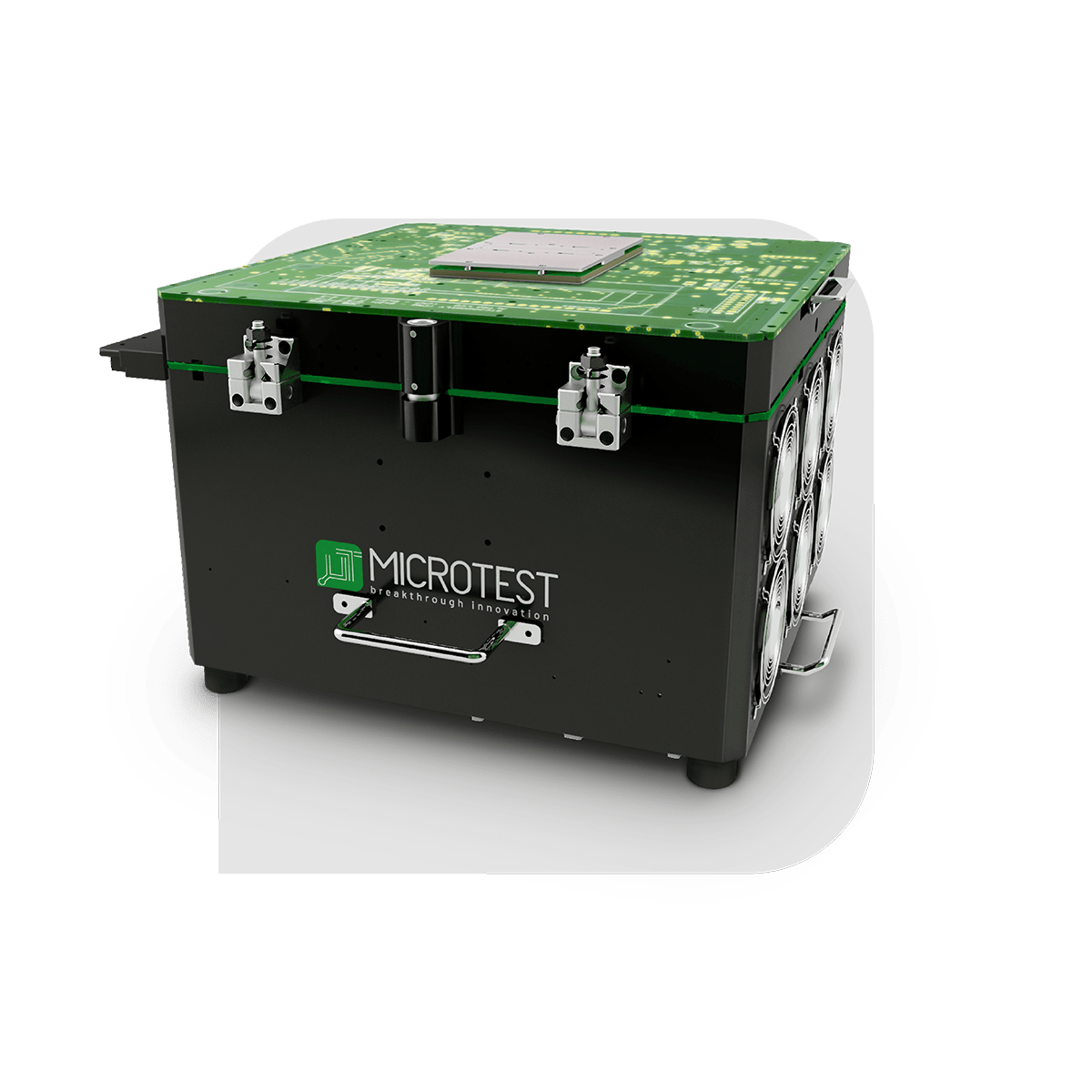

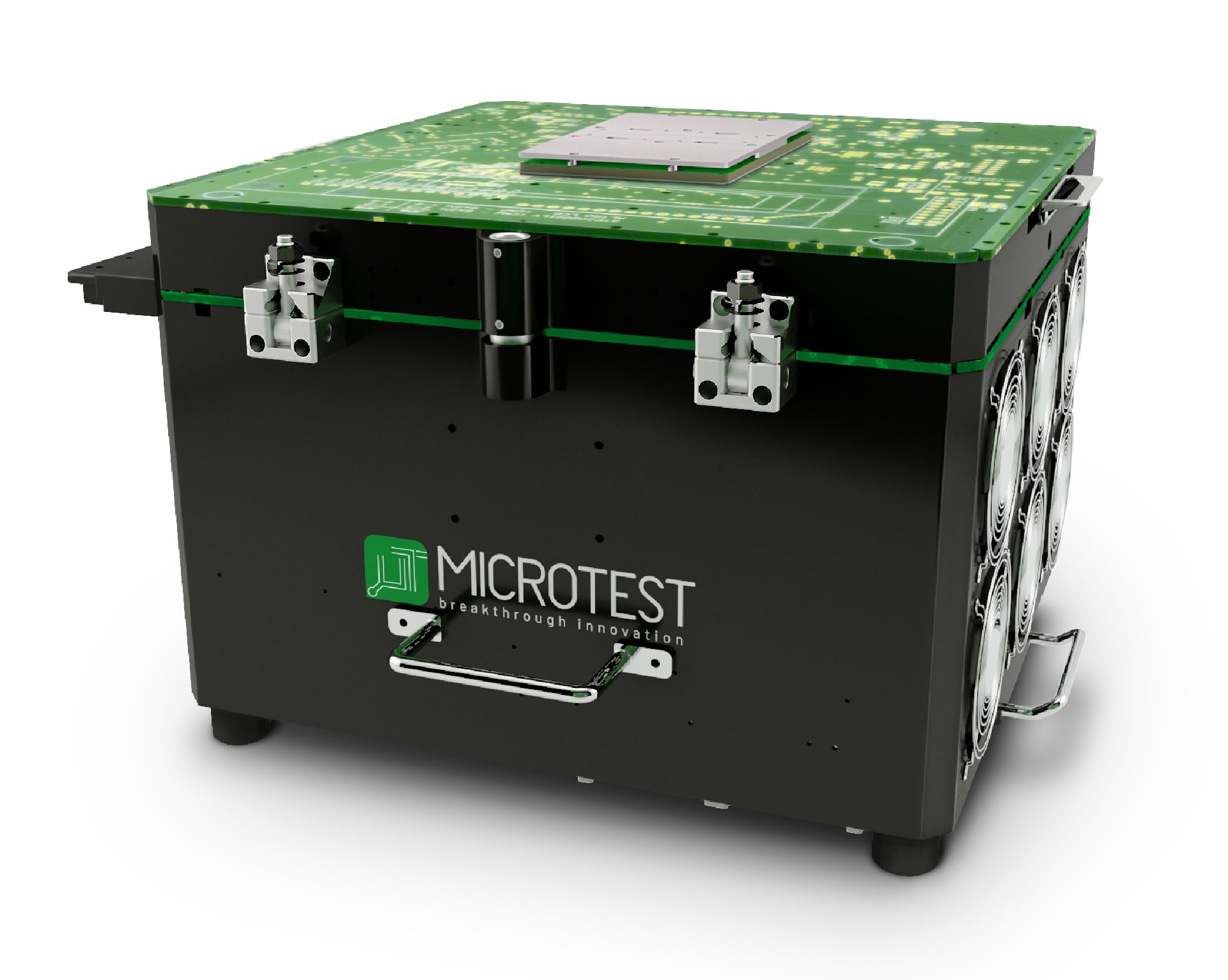

VIP Extended è un sistema ATE altamente configurabile, progettato per il test in parallelo di dispositivi in silicio, SiC e GaN, inclusi driver lato alto/lato basso, IGBT, MOSFET di potenza e circuiti integrati di potenza (Power IC).
Progettato per l’utilizzo in ambienti wafer sort, strip test, Pick & Place e handler a gravità, il sistema supporta fino a 48 siti di test in parallelo per la misura di parametri come Rg, Cg e UIS, garantendo un’elevata produttività (UPH) e una significativa riduzione dei costi di test.
Il sistema include: Fino a 48 risorse DC a quattro quadranti  (±80 V, ±4 A), 48 canali programmabili sink/source fino a ±250 A, 320 canali digitali con livelli variabili da –1,25 V a 6,75 V, 64 Mbit di memoria pattern per canale, fino a 192 driver digitali flottanti.
Le misure temporali sono gestite da un TMU a 48 canali, affiancato da fino a 48 LCR meter, 64 PPMUs, 48 picoamperometri (con accuratezza di 20 pA), 64 carichi induttivi/resistivi.
Tutti i componenti sono alloggiati in un cabinet compatto (350 × 600 × 640 mm), rendendo VIP Extended ideale per l’integrazione nelle linee produttive.

VIP Extended è stato progettato per offrire modularità in più configurazioni di test, adattandosi a requisiti specifici dei dispositivi e ottimizzando il costo per test grazie all’elevata densità di risorse e alla flessibilità operativa.
Supporta applicazioni nei settori automotive, consumer, industriale, aerospaziale e MEMS, integrandosi perfettamente in ambienti produttivi ad alto volume.

VIP Extended unisce test in parallelo ad alte prestazioni, ampia configurabilità, precisione e design compatto, offrendo una soluzione efficace per il test avanzato di dispositivi di potenza nei mercati che richiedono alta produttività, flessibilità e convenienza.

FEATURES

VIP Extended

Dimensions

D⨯W⨯H
640 mm ⨯ 600 mm ⨯ 350 mm

Analog/Power

DCS sources
DCS MP: 48 channels, 80V @± 4A
High Voltage Supply
STD 80V @250A (48 sites)
Load Prog Module
High current Sink/Source up to 250A@80V + up to 48 TMU & differential meter circuit

Digital

Digital Channels
Up to 320 digital channels
Up to 64 PPMU
Floating Digital Driver
up to 48: - 5V to 18V

Measurements Instruments

Inductive & Resistive Loads
Custom Board
LCR Meters
Up to 48
Pico Meters
Up to 48 picoA-meter
Current Range from 2nA to 2uA (up to ±20pA accuracy)

VIP Extended Datasheet
