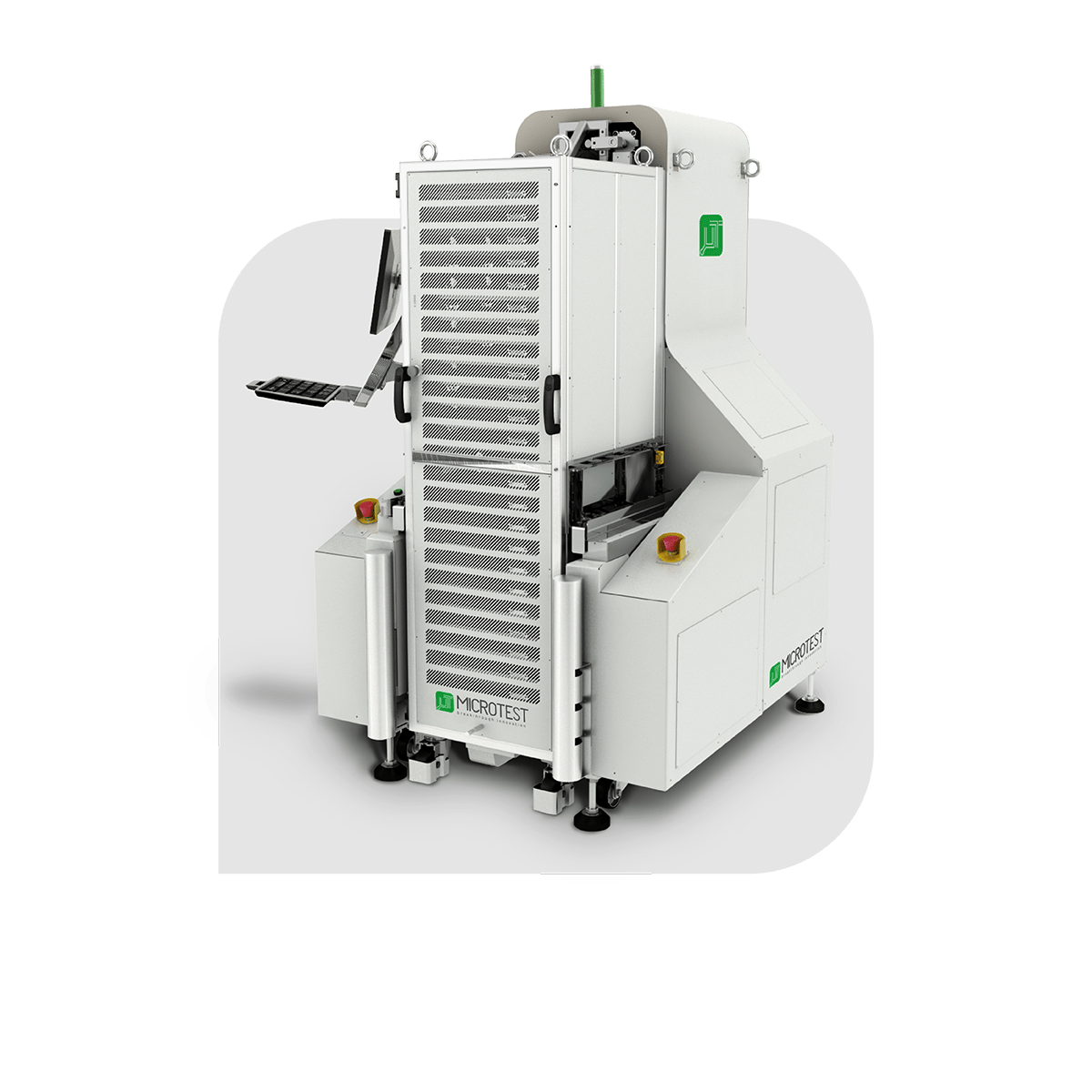

Ovenless Burn-In & HTOL solution


自主控制待测器件加热器,最大限度地降低能耗

Microtest 的无烘箱老化测试解决方案是一种强大且创新的老化测试方式,具备最大灵活性,可满足您的各种需求。

原因

市场上唯一的无烘箱老化测试解决方案。
相比传统烘箱,这是一种更加环保的解决方案。
实施后在 ESG 方面具有显著影响 —— 包括能源消耗、占地面积与冷却需求的优化。
实现更快速的升温与降温,同时提升每个 DUT 的温度控制精度。
全自动化,符合 SECS GEM 标准并支持工业 4.0 要求。

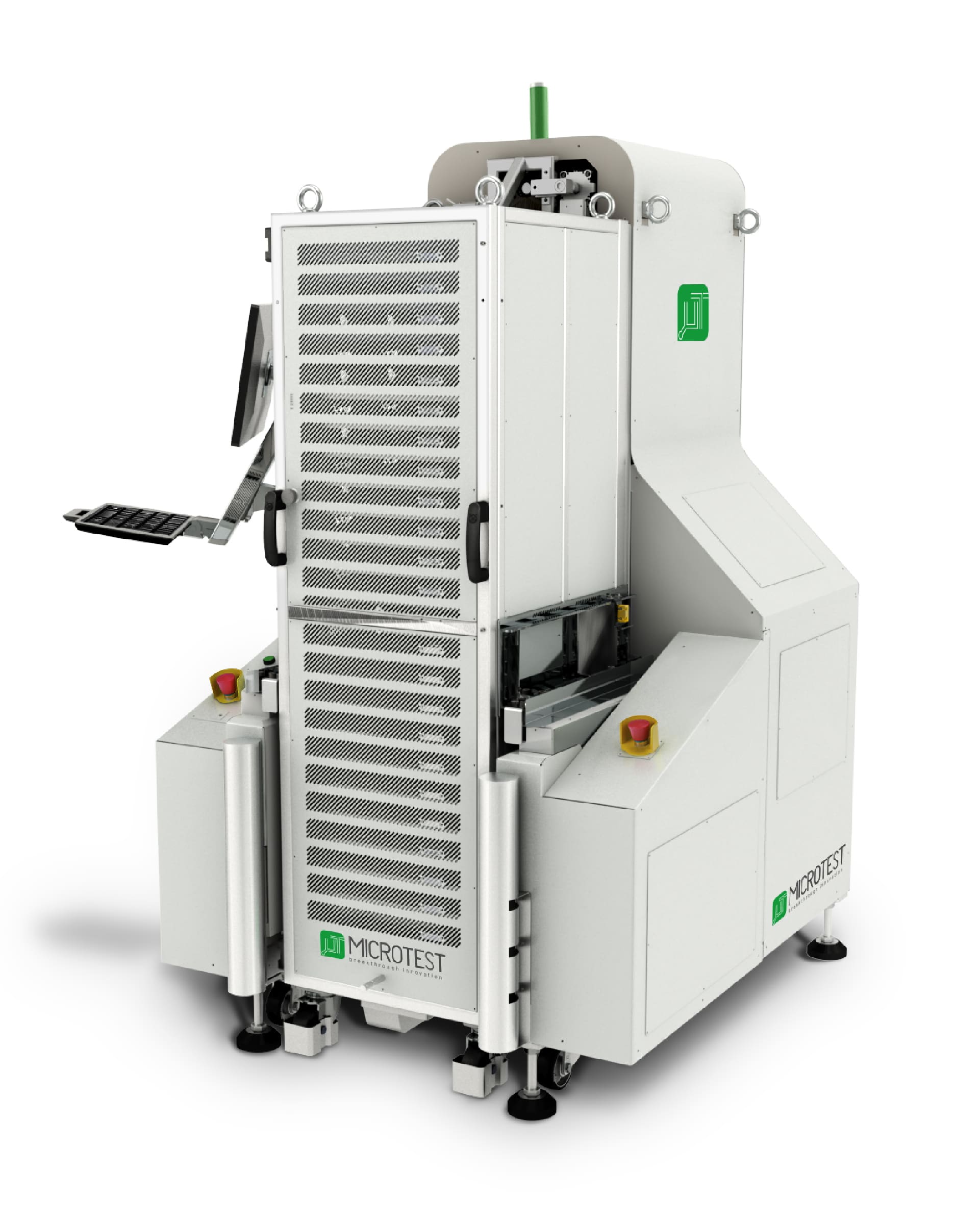

产品展示

Microtest 的无烘箱老化测试与高温工作寿命测试(HTOL)解决方案为传统老化测试烘箱提供了一种突破性、环保的替代方案。该系统专为高密度器件测试而设计,能够在无需烘箱的情况下实现每个 DUT 的独立温控,大幅降低能耗、冷却需求和厂房占地面积。

此机架式平台包含一个老化测试系统(BIS)和若干机架,每个机架内设有 24 个插槽,每个插槽最多可容纳 120 个器件 —— 可实现全自动化的大规模老化与 HTOL 测试循环。系统具备更快的升温/降温速度,以及在 DUT 层级的精确温控能力 —— 显著提升测试效率与一致性。

该方案在环保方面表现出色,具备更低的能耗与更小的碳足迹,符合 ESG 与工业 4.0 的可持续发展目标。

整机尺寸约为 2000 mm(高)× 1200 mm(宽)× 1300 mm(深),支持 SECS‑GEM 协议并符合洁净室使用要求,可轻松集成至现有生产线中。其适用范围广泛,涵盖汽车、医疗、MEMS、消费电子、航空航天、国防、工业与功率半导体等多个领域。

总之,Microtest 的无烘箱老化与 HTOL 解决方案融合了先进的热管理技术、可持续运作方式与高吞吐量自动化,为半导体器件的可靠性测试提供了一种更智能、更环保、更高效的平台。

特征/配置

60 sites double Vcore

80 sites single Vcore

120 sites single Vcore

Number of test sites
1440
1920
2880

Dimensions

D⨯W⨯H
1300 mm ⨯ 1200 mm ⨯ 2000 mm
1300 mm ⨯ 1200 mm ⨯ 2000 mm
1300 mm ⨯ 1200 mm ⨯ 2000 mm

Analog/Power

VCORE1 SUPPLY
2x site (fully independent)
@0.6-3.6V
1x site (fully independent)
@0.6-3.6V
1x site (fully independent)
@0.6-3.6V
VCORE2 SUPPLY
2x site (each channel shared on 5 sites)
@0.6-3.6V
1x site (each channel shared on 5 sites)
@0.6-5.0V
1x site (each channel shared on 5 sites)
@0.6-3.6V
VIO SUPPLY
1x site (each channel shared on 10 sites)
@1.65 – 5.5 V
1x site (each channel shared on 10 sites)
@1.65 – 5.5V
1x site (each channel shared on 10 sites)
@1.65 – 5.5V

Digital

Independent Digital Channels
10x site (4 DRIVERS, 2 RECEIVERS, 4 BIDIRECTIONALS)
5x site (2 DRIVERS, 1 RECEIVER, 2 BIDIRECTIONALS)
5x site (2 DRIVERS, 1 RECEIVER, 2 BIDIRECTIONALS)
Shared Digital Channels
15 DRIVERS x site (each channel shared on 5 site)
15 DRIVERS x site (each channel shared on 5 site)
15 DRIVERS x site (each channel shared on 5 site)

Measurements Instruments

Diode Measure
60
80
120
Heater Controls
60
80
120
Heater Resistance Measure
60
80
120
Voltage Measure
60
80
120

Burn In Datasheet
