Vip Ultra

新一代高吞吐量 ATE,可配置用于复杂的智能功率器件、碳化硅(SiC)和氮化镓(GaN)功率分立器件。

新一代自动化测试设备(ATE),可配置用于硅(Si)、碳化硅(SiC)和氮化镓(GaN)功率器件;高边和低边驱动器 IC、IGBT、功率 MOSFET 及功率集成电路(Power ICs)。

原因

功率器件测试中的最低 TCO(总体拥有成本)。
吞吐量翻倍。
最小占地面积。

产品展示

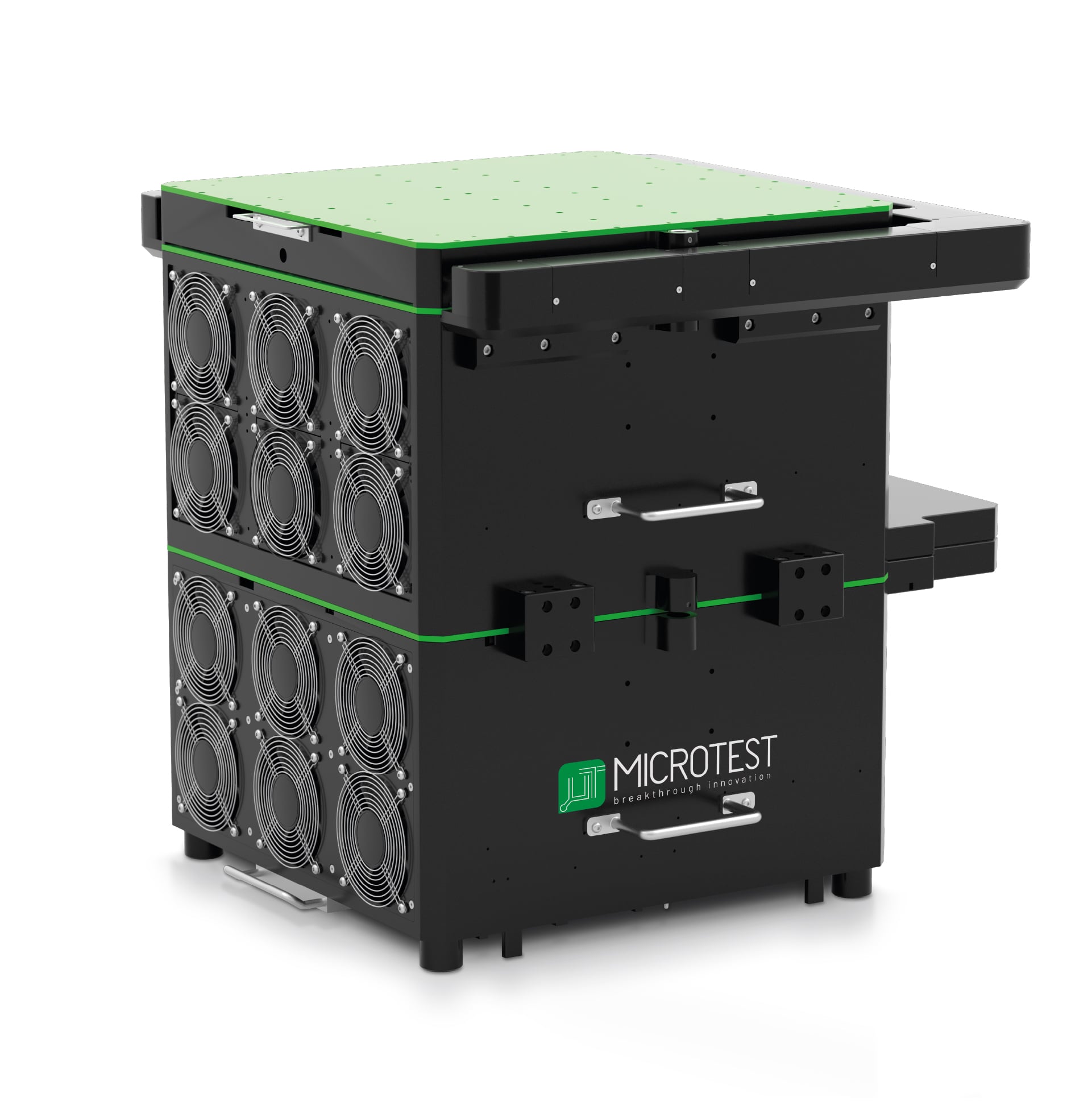

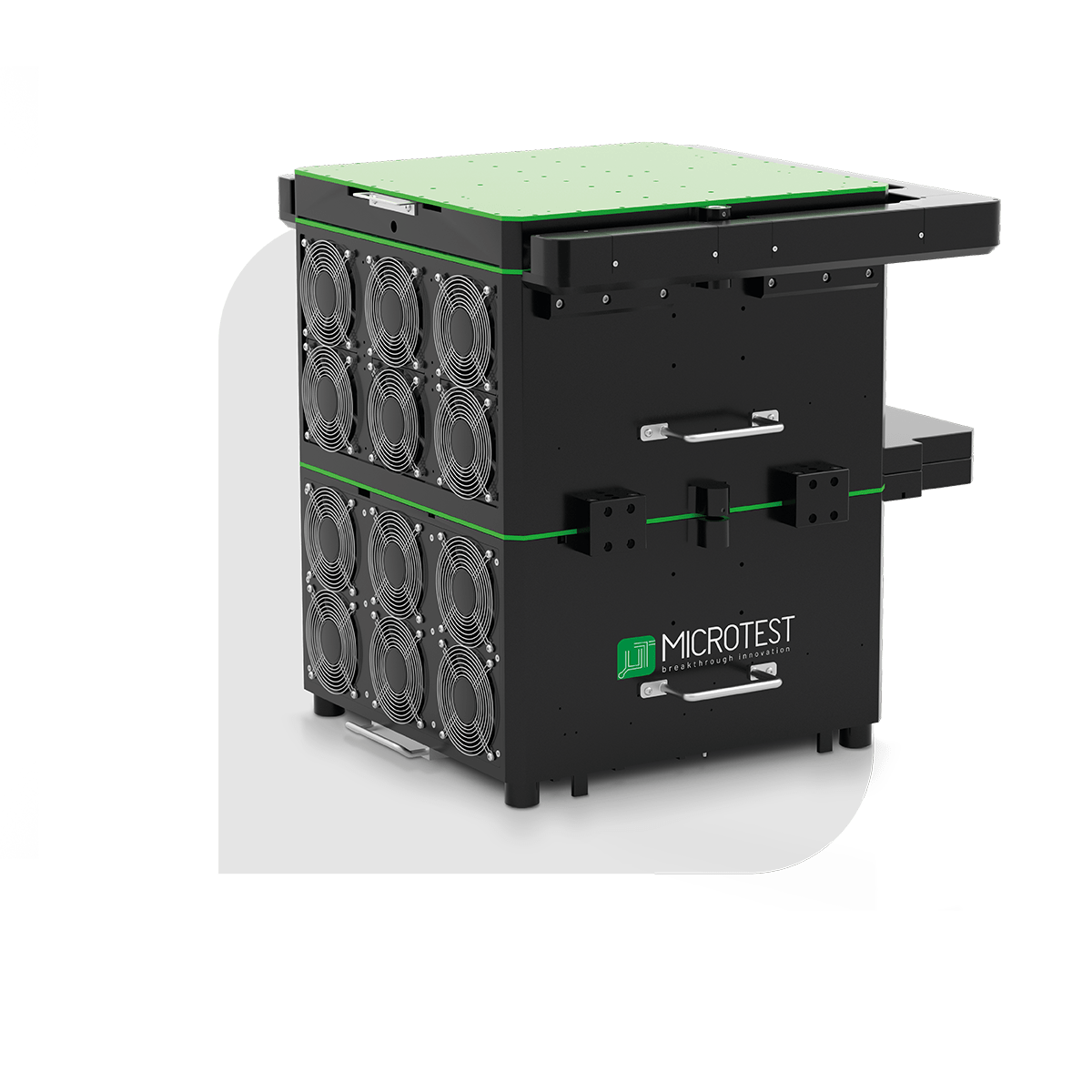

Microtest 推出的 VIP Ultra 是一款新一代高吞吐量自动化测试设备(ATE),专为功率半导体测试打造 —— 非常适用于硅(Si)、碳化硅(SiC)、氮化镓(GaN)分立器件、功率模块以及高边/低边驱动器 IC。

该系统专为洁净室集成而设计,具备卓越的并行性能,可从 48 个测试通道(80 V、250 A)扩展至 16 个高压通道(4 kV、250 A),在保持最小占地面积和最低总体拥有成本(TCO)的同时,实现吞吐量翻倍。

VIP Ultra 的灵活配置包括:
DCS 电源(±80 V、±4 A,最多 48 通道)
可编程直流负载吸收/源(±250 A,48 通道)
320 路数字通道(0–5.5 V,50 mA,配备 DSIO 存储和每通道 PPMU)
48 个时间测量单元(TMU)
48 个 LCR 测量仪
64 个 PPMU
以及精度达 20 pA 的皮安级测量功能

这些资源支持完整的直流及能量应力测试,使 VIP Ultra 成为市场上唯一一款可为宽禁带(WBG)器件提供完整特性分析能力的平台。

其紧凑机身尺寸为 647 × 638 × 702 mm,可无缝适配现有的探针台和处理机。该产品在 APEC 2025 展会上正式发布,并被《Bodo’s Power Systems》评选为“本月产品”,进一步巩固了其在宽禁带半导体测试领域的领先地位。

总之,VIP Ultra 在所有功率器件类别中兼具无与伦比的可扩展性、紧凑设计和全面的测试功能,为制造商提供了一款卓越工具,以最大化产能、效率与在 WBG 技术上的信心。

特征/配置

VIP Ultra STD 80V

VIP Ultra HV 1.7kV

VIP Ultra HV 4kV

Number of test sites
48
32
16

Dimensions

D⨯W⨯H
647  mm ⨯  638  mm ⨯  702 mm
647  mm ⨯  638  mm ⨯  702 mm
647  mm ⨯  638  mm ⨯  702 mm

Analog/Power

DCS sources
DCS MP: 48 channels, 80V @± 4A
DCS MP: 32 channels, 80V @± 4A
DCS MP: 16 channels, 80V @± 4A
High Voltage Supply
STD 80V @250A (48 sites)
1.7kV @250A (32 sites)
4kV @250A (16 sites)
Load Prog Module
High current Sink/Source up to 250A@80V + up to 48 TMU & differential meter circuit
High current Sink/Source up to 250A@80V + up to 32 TMU & differential meter circuit
High current Sink/Source up to 250A@80V + up to 16 TMU & differential meter circuit

Digital

Digital Channels
Up to 320 digital channels
Up to 64 PPMU
Up to 320 digital channels
Up to 64 PPMU
Up to 160 digital channels
Up to 16 PPMU
Floating Digital Driver
up to 48: - 5V to 18V
up to 32: - 5V to 18V
up to 16: - 5V to 18V

Measurements Instruments

Inductive & Resistive Loads
Custom Board
Custom Board
Custom Board
LCR Meters
48
32
16
Pico Meters
Up to 48 picoA-meter Current Range from 2nA to 2uA (up to ±20pA accuracy)
Up to 32 picoA-meter
Current Range from 2nA to 2uA (up to ±20pA accuracy)
Up to 16 picoA-meter
Current Range from 2nA to 2uA (up to ±20pA accuracy)

Vip Ultra Datasheet
